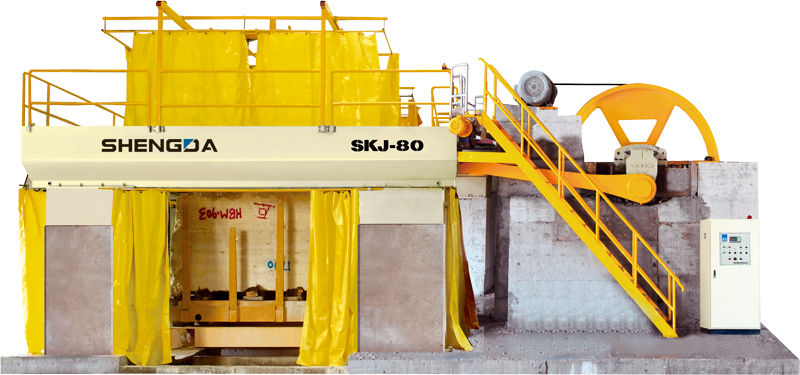

大板切割机用钢锯

该机器由以下组成：

1.刀架

它是一个金属木工框架，由两块面板组成，两块面板由两根横梁连接。刀片安装在两个板上。这些板使刀片能够被拉伸

多亏了液压锯片拉伸器，如果安装，它位于飞轮（材料入口）另一侧的板上。在另一块板上，它连接到连杆小端销。

2.刀架滑块单元

它们使框架能够水平滑动，它们由铸铁制成，带有可互换的青铜耐磨部件。特殊的机械装置使其成为可能

使导轨和滑块之间的间隙得到完美调整。

3. 叶片框架滑块的润滑系统

每个滑块和导轨都安装在一个不漏油的油箱中。

4.刀架滑动导轨的支撑结构

它是连接每对侧柱的坚固金属木工结构，内

这种结构获得了两个容纳滑块单元的宽水箱，每列上方一个。地面滑动导轨拧入这些水箱的侧面，该结构还支撑框架上检查通道。

5.车架运动曲柄机构

它由金属木工制成的连杆曲柄系统和设计用于减少运动不规则性的大型铸铁飞轮组成。由于这种曲柄机构，飞轮的旋转被转换为叶片框架的替代直线运动。连杆小端装有两个轴承，大端装有一个大轴承。

6.起重装置

它在切割操作时支撑块，并通过四个垂直滑块单元将推到立柱上的刀片排出，该结构由：

·坚固的金属木工框架；

·垂直滑块单元；

垂直滑块放置在起重机构的四个末端，并沿着连接在立柱上的不锈钢和钢制导轨滑动。两个相对的导轨和相关的滑块呈棱柱形，而另外两个导轨是扁平的。滑块单元放置在起升机构的飞轮侧，需要负载以赢得切削力并确保与立柱的永久接触。

7.列单元

立柱支撑叶片框架的整个搬运结构，并容纳起升机构不锈钢导轨。它们还装有青铜螺母螺钉（位置

.3) 与螺钉啮合(位置.4) 四个集油罐，每列一个，收集

使用过的油。四个波纹管为螺母螺钉和螺钉提供有效的保护。

8.垂直传输

它产生起升机构的垂直平移运动。它由以下组成：

·2个对称放置的减速电机组，一个用于高速下行，一个用于低速下行；

·一个离合器单元，用于关闭低速减速电机单元，当快速减速电机单元打开时；

·传递运动的传动关节。

· 两对角传动装置移动并支撑四台起升发动机。

9.飞轮传动

它使飞轮能够旋转。它由梯形皮带组成，由快速滑动的发动机操作

10.搬运车

它运输和携带块。在下部它有一个机架系统。借此

它固定在起重装置上，以便在切割操作期间安全锁定到位

ns. 手推车侧面配备了一些插入孔中的杆，这些杆在切割操作期间固定块。手推车配备了agearmotor，通过旋转四个小车轮中的两个来产生平移运动。

保证

此大理石排锯的保修期为发货之日起十二个月。
